专业弹簧加工:弹簧制作流程
用冷拔弹簧钢丝制造压缩螺旋弹簧
是用冷拔弹簧钢丝制造压缩螺旋弹簧的基本工艺流程。其中,虚线框中的工序为非固定工序,是否进行取决于弹簧的性能要求和生产厂的客观条件。
对于车床卷簧,在卷簧工序后须经切断工序,把一次卷成的几个连在一起的弹簧分离成单个弹簧。
有些重要的弹簧,在磨削端面之前,可增加一道毛坯高度分类工序,以保证磨削质量。也可将磨削工序分为粗磨和精唐两道工序,并在粗磨后进行去毛刺或倒角。

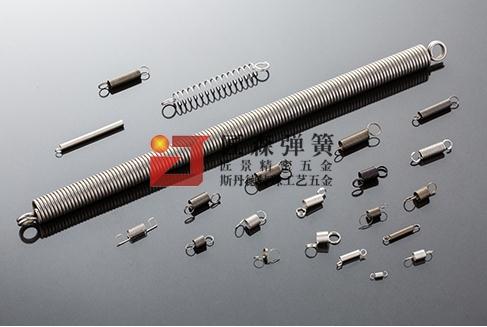

用冷拔弹簧钢丝制造拉伸螺旋弹簧
拉伸螺旋弹簧的制造,国外已有专门的自动卷簧机,对于一些典型钩环,可以在卷簧工序一次完成。但是,在国内,目前尚未生产这种机床。拉伸弹簧钩环是用一些专用模具来制造,是一道专门工序。图5-11介绍的是拉仲螺旋弹簧的基车工艺流程。
值得注意的是,卷簧后的去应力回火工序是消除卷绕过程中产生的残余应力,而钩环制作后的回火工序,则是为了消除制作钩环时产生的内应力。虽然这两道工序都有消除内应力的作用,但不能合并为一道工序,因为前一道回火工序兼有“定形”作用,以确保钩环的相对位置精度。并且后一道回火工序的加热温度一定不能高于前一道的回火温度。
不象压缩弹簧,拉伸弹簧一般不进行“强拉”处理。由于丸粒难于喷到弹簧内表面,故也不进行喷丸处理。
用冷拔弹簧钢丝制造扭转螺旋弹簧
与拉伸弹簧类似,扭转螺旋弹簧的制造,国外也有专门的自动卷簧机,对于一些典型扭臂,可以在卷簧工序一次完成。但是,国内目前只有直尾卷簧机,扭臂必须用专门的模具,在专门的工序上完成。
目前,国内生产扭转螺旋弹簧的典型工艺流程有两种,一种是先定尺下料,然后再进行卷簧等其它工序,如双臂扭簧的工艺流就属此例另一种是类似拉簧的工艺流程,只是不同于:拉簧是制作钩环,而扭簧则是制作扭臂。
由于在卷簧时产生的残余应力与工作应力的方向相反,所以也经常省略回火工序,以让这些有益的残余应力削减工作应力的峰值。但是,回火处理有利于使弹簧材料的晶粒结构稳定,并可减少弹簧扭臂在运输等过程中因碰撞而引起的变形。
强扭处理也是对极少数特殊扭簧而安排的工序。
用退火状态供应的弹簧钢丝制造螺旋弹簧
退火状态供应的合金弹簧钢丝主要用来制造压缩螺旋弹簧,它的工艺流程与上述不同的主要是成型后要进行淬火、回火处理,制造弹簧端部时而需经正火处理,其它工序基本相同。
热卷大弹簧的工艺流程
材料直径大于的弹簧,常称为大弹簧,一般是用热成型方法制造。热卷大弹簧基本上是压缩螺旋弹簧,其基本工艺流程见图5-14。
热卷弹簧都是有芯卷簧。对于卷制圆锥螺旋压缩弹簧,由于在卷制时“开档”(卷出节距来)困难,故在校正工序中,兼有开档的任务。另外,为保证淬火温度,校正工序一定要动作准确迅速。否则,淬火时必须重新加热。为提高热卷弹簧的疲劳寿命,有条件时,应尽可能进行喷丸处理。
